激光切割机切割双面覆膜板材的正确方式

2022-10-14 16:14:24

次

光纤激光切割机是目前金属切割加工的主要设备之一，覆膜板是目前加工中很常见的一种板材。覆膜板一般分为单面覆膜和双面覆膜，单面覆膜板从带膜一面切割时基本无影响，双面覆膜板的切割就很有讲究了。本文主要讲解激光切割机如何切割双面覆膜板材。

覆膜板切割难是因为激光切割时只能从板材上方向下进行切割，板材上面的保护膜在切割中基本上没有影响的，板材下面的膜在切割时可能会妨碍切割残渣的掉落，这些残渣会直接影响板材的切割效果，可能会导致板材无法切透。如果人为的将保护膜撕掉，在搬运过程中板材又容易被划伤，影响后续的使用。

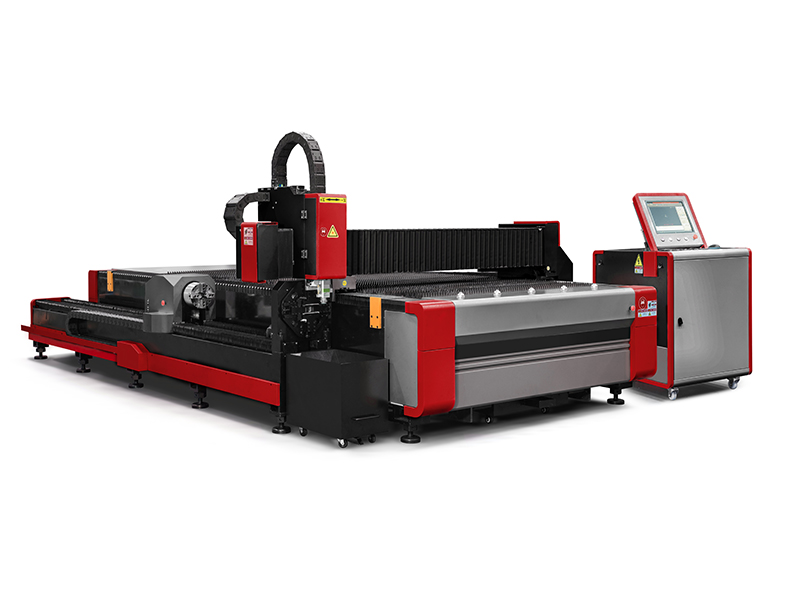

光纤激光切割机

激光切割双面覆膜板材的正确方式：

1、绘制出一个和实际切割图相匹配的辅助切割图。具体做法是把实际的切割图进行镜像，就可以直接得到辅助切割图。

2、测算出所要撕掉膜的位置和最大偏移量。从理论上讲，利用辅助切割图在板料的上面利用激光刻蚀刻，蚀掉切割位置的保护膜，再把板料翻面直接切割就可以了。但是在实际切割过程中，由于激光定位误差和板料外形误差的影响，板料正反面的切割位置是不可能重合的。因此在正面刻蚀的时候要测算出准确偏移量，并把所能偏移位置的保护膜撕掉。

3、绘制切割图纸和辅助切割图纸。切割图纸直接按照工件的外形绘制就可以了，辅助切割图纸，先把实际切割图纸进行镜像，然后用设定的误差值进行偏移。

4、进行激光切割图排版。这里面需要首先对辅助切割图纸进行排版。其次，把辅助切割图的排版图镜像，刻蚀线去掉，只保留实际切割图。

5、进行激光切割。首先先做好版方式进行刻蚀，然后撕掉激光切口位置的保护膜。撕掉保护膜后，把钢板翻转，然后进行工件的切割。

激光切割厂家安德激光智能装备(广东)有限公司是一家集研发、生产、销售于一体的激光设备生产商,主营激光切割机、激光切管机、激光焊接机、激光打标机等系列设备，有相关激光切割机方面的问题欢迎随时咨询。

本文部分内容整理自网络分享，如有侵权，请联系小编删除。
